CONTROLADOR FS-12827 COM PROBLEMAS
Este manual padroniza o procedimento de diagnóstico para técnicos e profissionais de assistência técnica na identificação de falhas no sistema de abertura e fechamento do FLAP ABERTURA, composto por fonte chaveada 24 Vcc, módulo FS-12827, atuador linear 24 Vcc, controle remoto, microswitches e sistema mecânico.
APRESENTAÇÃO
ATENÇÃO! Antes de iniciar, leia atentamente:
Os testes envolvendo a rede elétrica (127/220 Vca) devem ser realizados somente por pessoa capacitada.
Antes de abrir o módulo de comando ou verificar o fusível, desligue completamente a alimentação elétrica.
Nunca realize teste de continuidade em um circuito energizado.
Tenha cuidado para não provocar curto-circuito entre os terminais da fonte ou da bateria.
Se houver dúvida sobre algum procedimento, interrompa o diagnóstico e procure a fábrica.
Equipamentos
Multímetro digital.
Controle remoto original do FLAP (com pilha nova).
Fonte 24 Vcc adequada para teste ou bateria de parafusadeira de até 24 Vcc.
Ferramentas para acesso (chaves, alicates) e jumper de fio isolado.
Equipamentos de proteção individual (EPI).
MANUAL DO CONTROLADOR

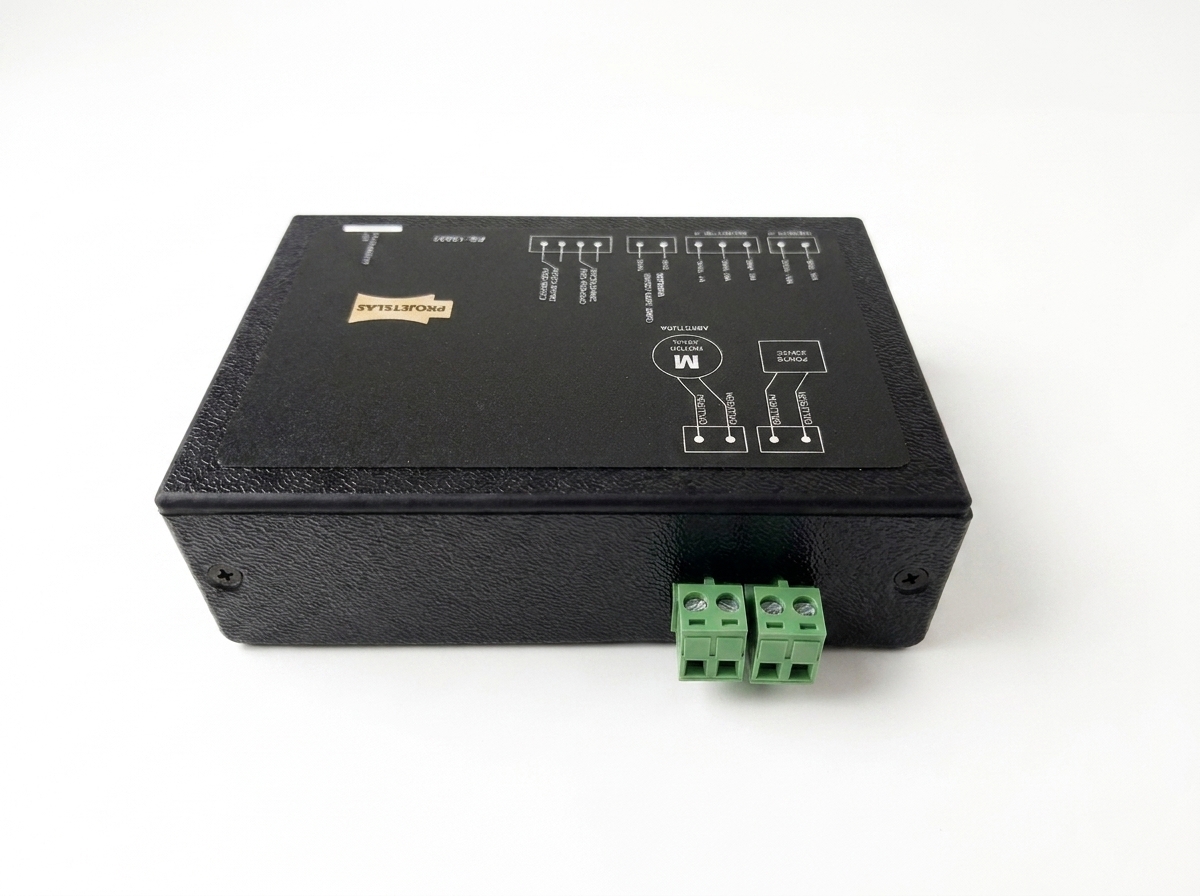

ESQUEMÁTICO FS-12827
NUNCA conecte o atuador linear diretamente à rede elétrica. Ele deve ser alimentado exclusivamente com tensão contínua de 24 Vcc.
TESTE DA FONTE CHAVEADA 24V
SEQUÊNCIA GERAL DE DIAGNÓSTICO
Para eficiência e precisão, siga obrigatoriamente esta ordem:
Módulo FS-12827 (LED de status)
Entradas de Comando (Contato Seco, USB)
Acionamento Interno (Relés do módulo)
Atuador Linear 24 Vcc (Movimento direto)
DIAGNÓSTICO DO MÓDULO FS-12827
ALIMENTAÇÃO E FUSÍVEL
Objetivo: Verificar integridade de entrada de energia e proteção.
Procedimento:

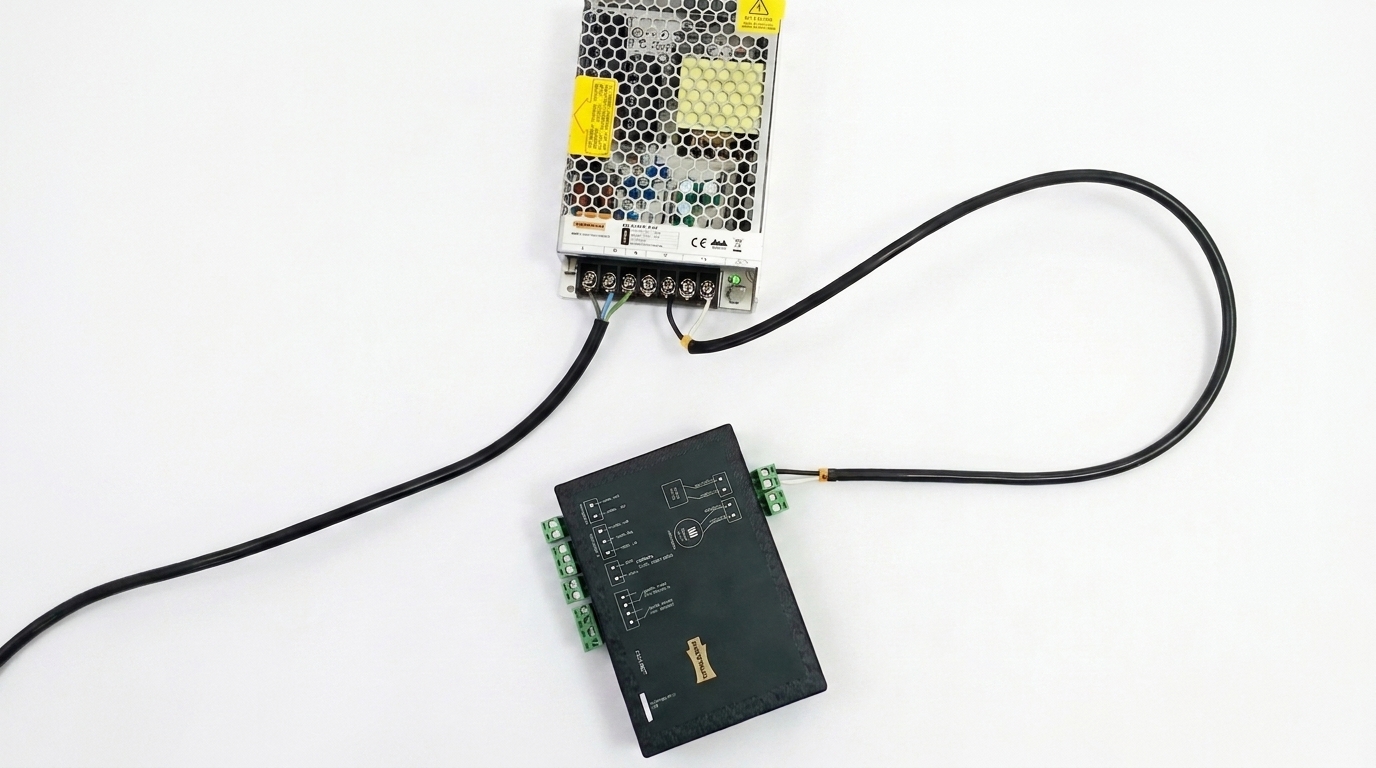

Confira a ligação entre a saída da fonte para o controlador fs 12827
Energize o sistema. O LED indicador do módulo deve acender.
Se o LED não acender, desligue a rede elétrica, abra o módulo e teste a continuidade do fusível interno.
Especificação do Fusível: 6 A, dimensão 5 × 20 mm. (Não substituir por fusível de corrente, tipo ou dimensão diferente).
ESQUEMÁTICO FS-12827
Especificação do Fusível: 6 A, dimensão 5 × 20 mm. (Não substituir por fusível de corrente, tipo ou dimensão diferente).
INSTRUÇÃO PARA TESTAR O CONTROLE REMOTO IR
INSTRUÇÃO PARA USAR A ENTRADA USB
INSTRUÇÃO PARA USAR A ENTRADA DE CONTATO SECO
PROCEDIMENTO PARA TESTAR DIRETAMENTE O ATUADOR NA FONTE 24Vcc
DIAGNÓSTICO RÁPIDO
| Sintoma | Possível Causa | Ação de Teste |
|---|---|---|
| Fonte sem 24 Vcc | Fonte falha ou desajustada | Medir saída 24v e verificar led da fonte |
| LED do módulo apagado | Alimentação / polaridade / fusível | Verificar conexão e fusível do controlador |
| LED acende, não responde ao controle | Controle / receptor IR / módulo | Testar câmera do celular (Sinal IR) |
| Módulo responde, mas relé não atraca | Falha interna no módulo | Avaliar envio do FS-12827 para fábrica |
| Relé atraca, atuador não funciona | Atuador ou fiação rompida | Testar atuador diretamente em 24 Vcc |
| Atuador não funciona direto na fonte | Atuador ou fonte de teste fraca | Testar com bateria auxiliar 24V |
| Atuador funciona, FLAP trava | Microswitches ou mecânica | Testar continuidade NA e inspecionar trilhos |
| Contato Seco não aciona | Entrada do módulo / ligação | Testar com jumper direto no borne |
| USB não aciona | Cabo / Ausência de 5V na TV | Testar com fonte de celular 5V no lugar da TV |
