• Tensão de entrada nominal: 100-120Vac / 250Vdc (Mín); 230Vac (Típ.); 200-240Vac / 370Vdc (Máx) com mudança para 230VAC.

• Faixa de tensão de entrada: 90Vac a 264Vac (seleção liga-desliga para 90~132Vac / 180~264Vac).

• Frequência nominal: 47Hz a 63Hz (50/60Hz Típica).

• Fator de potência: >0,5 (100% de carga, entrada 230Vac).

• Corrente de entrada máxima: 4,5A (100% de carga, entrada 90Vac).

• Corrente de inrush máxima: 100A (230Vac, partida a frio a 25°C).

• Configuração de disjuntores (16A): 2 peças para Tipo B ou 4 peças para Tipo C em entrada de 230Vac

• Precisão da tensão de saída: -1% a +1% em 100% de carga.

• Regulação de linha e carga: -1% a +1% em 50-100% de carga a 230Vac.

• Tempo de inicialização: Máximo de 500ms (Carga total a 230Vac).

• Tempo de subida: Típico de 50ms em 100% de carga.

• Tempo de retenção (Hold time): Típico de 20ms em 100% de carga.

• Ripple da tensão de saída: 240mV para 24VDC e 360mV para 36/48VDC em 100% de carga.

• Sobrecarga e Curto-circuito: Modo soluço (hiccup), recupera-se automaticamente após a remoção da condição de falha.

• Sobretensão: Desliga quando a tensão de saída é de 1,08 a 1,2 vezes a tensão de trabalho.

• Sobrecorrente: Desliga quando a corrente de saída está entre >1,1 e <1,5 vezes a corrente nominal.

• Potência de Pico (opcional B): Suporta até 160% da potência de pico por 5s para entrada de 100-180V e 200% por 5s para entrada de 180-240V.

• Segurança: Conformidade com UL62368-1, TUV BS EN/EN62368-1, BS EN/EN61558-1/-2-16GB, 4943.1.

• EMC: BS EN/EN55032 (CISPR32) Classe A, BS EN/EN55014, Classe B (≤80% de Carga).

• Proteção contra surtos: Modo diferencial L-N ±2KV (2 ohms), modo comum L, N-PE ±4 KV (12 ohms), de acordo com IEC61000-4-5 2014.

• Teste de alta tensão (High-pot): I/P-O/P: 4KVac; I/P-PE: 2KVac; O/P-PE: 1,25KVac.

• Impedância de isolamento: I/P-PE e I/P-O/P: 100MΩ / 500VDC / 25°C / 70% RH.

• Corrente de fuga: <0,75mA a 230Vac.

• Temperatura de trabalho: -40 a 70°C.

• Umidade de trabalho: 20 a 90% RH, sem condensação.

• Temperatura/umidade de armazenamento: -30 a +85°C, 10 a 90% RH.

• Resistência à vibração: 10~500Hz, 5G 12 min/ciclo, eixos X, Y e Z por 72 minutos cada.

• MTBF: Mínimo de 230.000 horas, MIL-HDBK-217F (Ta=25°C).

• Vida útil: 50.000 horas em Ta ≤ 50°C, 230Vac, 100% de carga. O derating é reduzido em 20% para cada aumento de 10°C.

Acessar a fonte e o módulo de comando

Acesse o compartimento onde estão instalados:

•      Fonte chaveada;

•      Módulo de comando FS-12827;

•      Conexões elétricas do sistema.

Antes de realizar qualquer medição, identifique corretamente os terminais de entrada e saída da fonte.

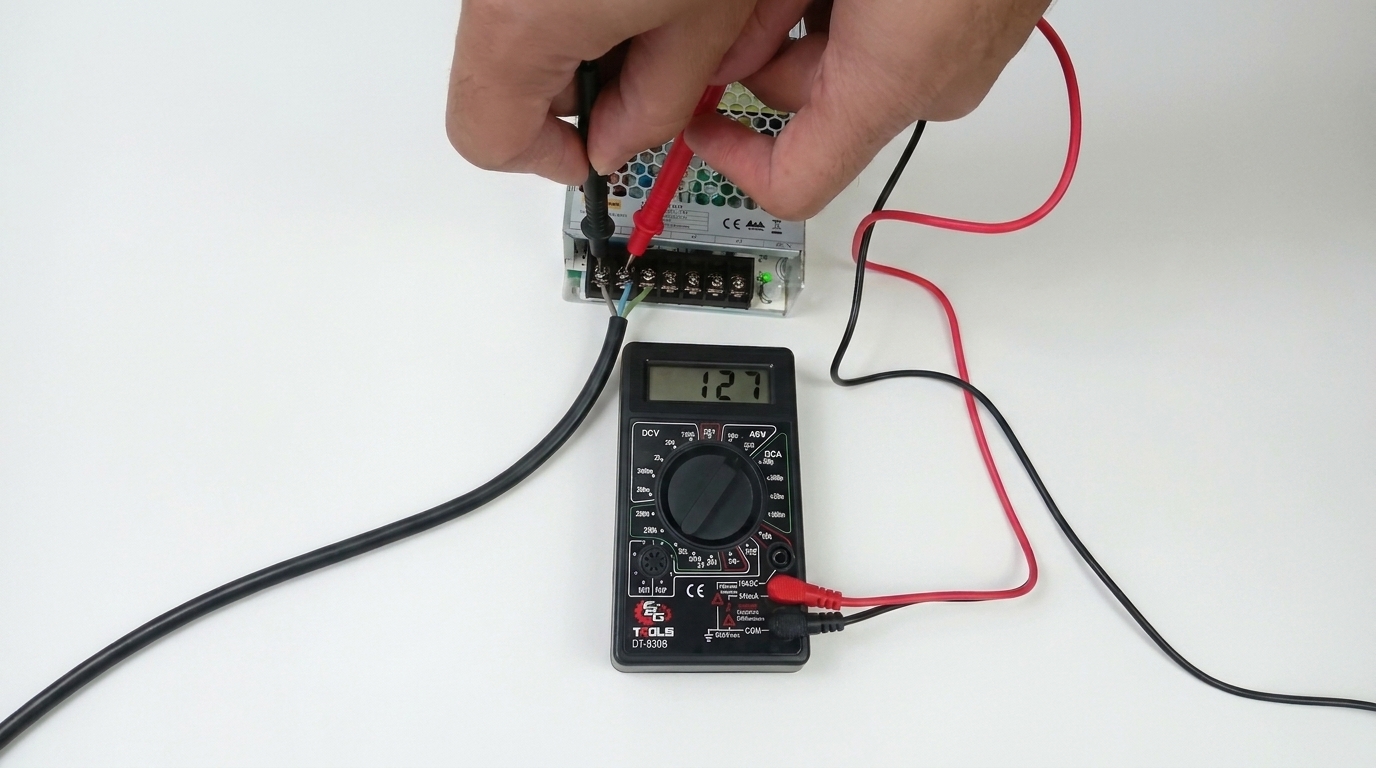

Verificar a tensão de entrada da fonte

1. Configure o multímetro para medição de tensão alternada (Vca).
2. Com a fonte energizada, meça a tensão de entrada da fonte.
3. Verifique se a tensão medida corresponde à tensão disponível na instalação elétrica:
4. Rede 127 Vca → leitura esperada de aproximadamente 127 Vca;
5. Rede 220 Vca → leitura esperada de aproximadamente 220 Vca.

Verificar a chave seletora 110/220 V

•  Verifique a posição da chave seletora de tensão da fonte.

•  Confirme que a posição da chave corresponde à tensão da rede elétrica utilizada:

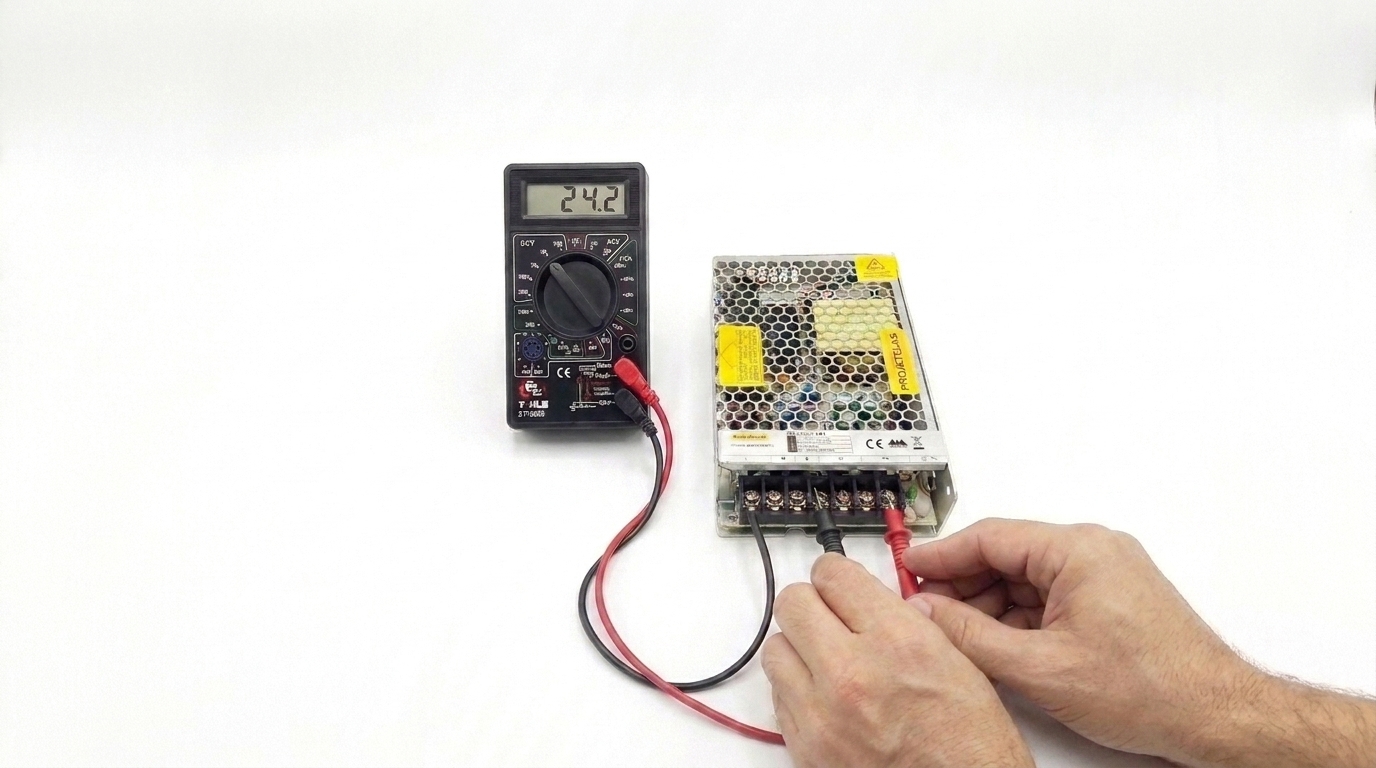

Medir a saída de 24 Vcc

1.    Configure o multímetro para medição de tensão contínua (Vcc).

2.    Meça a tensão entre os terminais V+ (positivo) e V– (negativo).

3.    Compare a leitura com a faixa de aceitação abaixo.

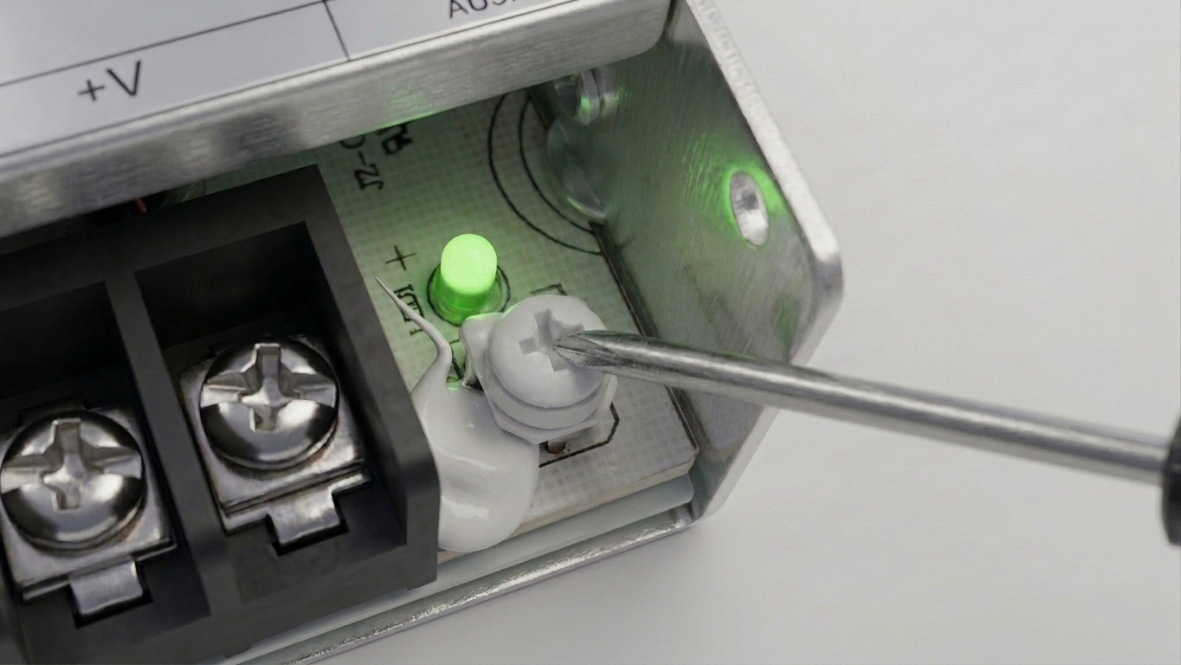

1. Localize o trimpot de ajuste da tensão de saída da fonte.

2. Realize um pequeno ajuste no trimpot.

3. Faça uma nova medição com o multímetro

4. Repita o ajuste até a leitura entrar na faixa aceitável, ou até esgotar o curso do trimpot

Fonte não atinge 24 Vcc mesmo após o ajuste:

Especificação recomendada para substituição:

•      Tensão de saída: 24 Vcc;

•      Corrente: 10 A ou 15 A;

•      Entrada compatível com a tensão da instalação;

•      Fonte com chave seletora 110/220 V, conforme especificação do produto.
