Documentação Técnica
COMANDO CONTATO SECO
Utilização: O FLAP faz a abertura e fechamento pelo comando do contato seco pulso continuo ou trigger 12vcc Objetivo: Verificar se a entrada de contato seco do FS-12827 reconhece o comando.
01
PROCEDIMENTO
Desligue o sistema.
Identifique os dois terminais da entrada de contato seco.

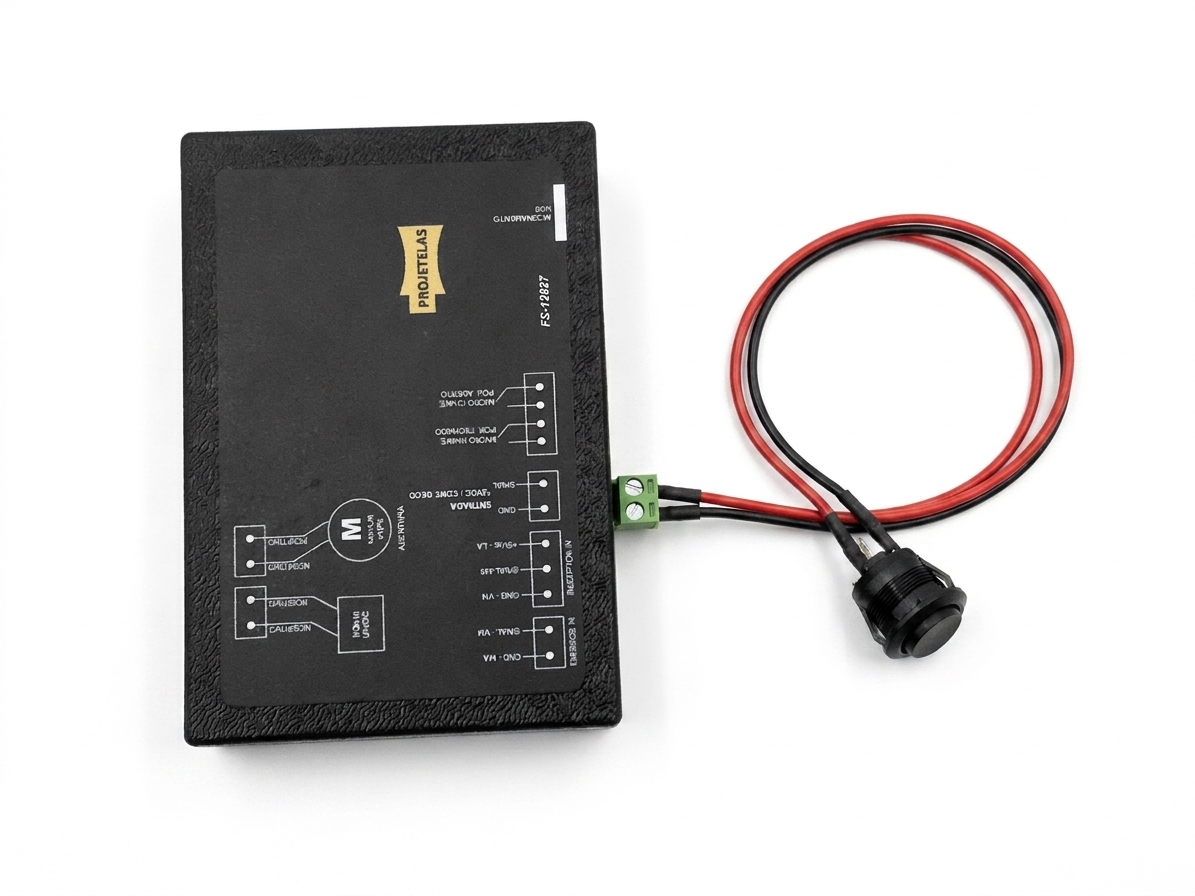

Instale um jumper ou botoeira entre os dois terminais.
Energize o sistema. Verifique se o relé atraca e o FLAP abre.
Remova o jumper. Verifique se o relé atraca novamente e o FLAP fecha.
| cONTATO SECO | COMANDO DO FLAP |
|---|---|
| CIRCUITO ABERTO | COMANDO PARA FECHAR O FLAP |
| CIRCUITO FECHADO | COMANDO PARA ABRIR O FLAP |
