TESTE DO MOTOR DO TUBULAR
Este teste permite verificar diretamente o funcionamento do motor do Lift, sem utilizar o controlador.
01
Ligação
Identificação dos fios
Primeiramente, localize os fios que saem do motor e identifique as cores conforme a tensão do equipamento.
| Tensão do motor | Fios do motor |
|---|---|
| 127 V | Branco, Vermelho, Preto e Verde |
| 220 V | Azul, Preto, Marrom e Verde |
ATENÇÃO: Antes de realizar o teste, confirme a tensão correta do motor. Utilize somente a configuração correspondente à tensão do equipamento.
Interpretação do teste
- Sobe e desce normalmente: motor funcionando corretamente.
- Somente um sentido funciona: investigar a fiação, ligação ou circuito correspondente ao sentido que não funcionou.
- Nenhum dos dois sentidos funciona: entre em contato com o responsável pela venda do Lift e informe o problema encontrado.

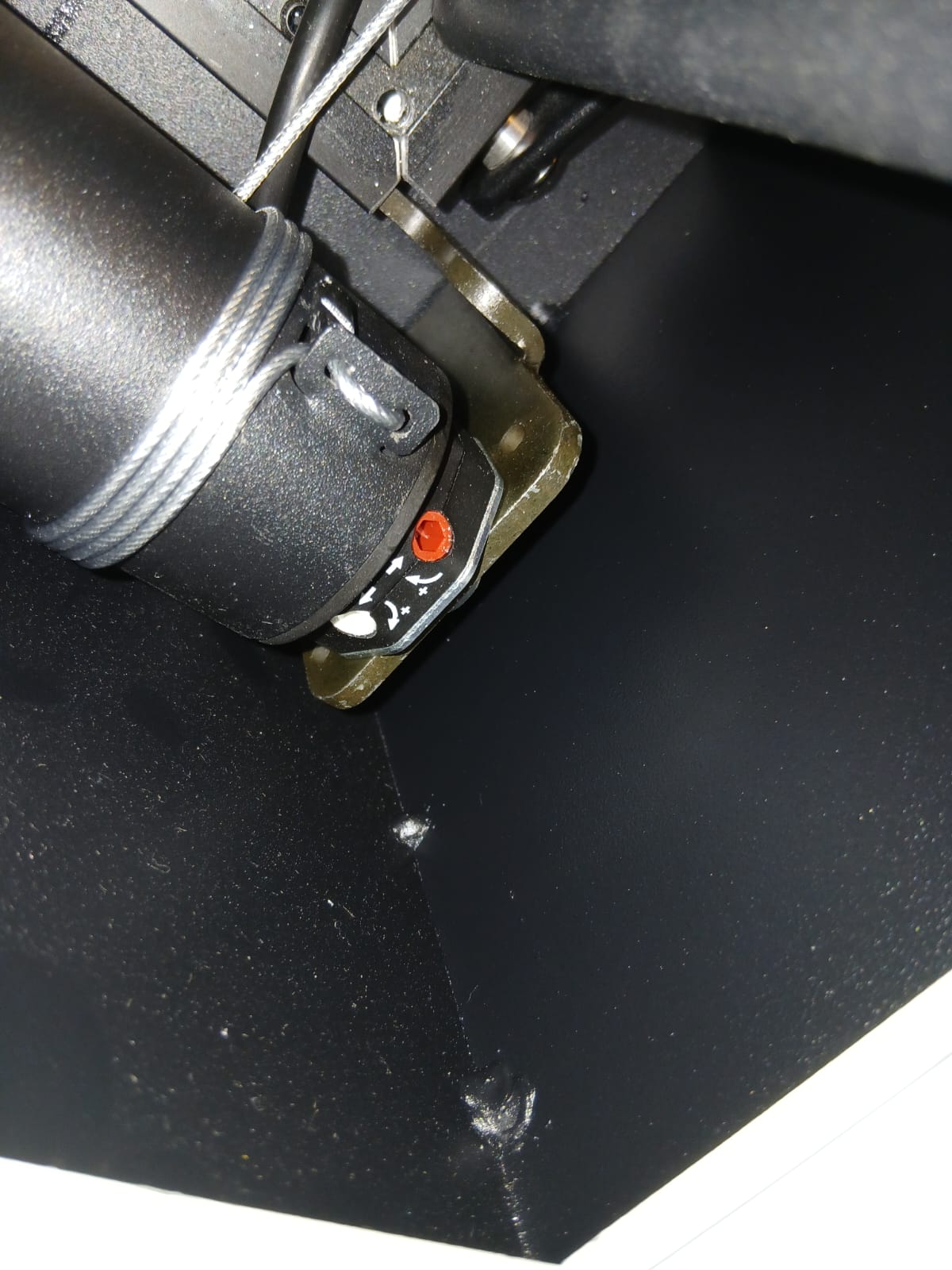

.jpeg?alt=media&token=c52d68dc-bcf1-4d97-9da0-bb387099d4f0)
| Tensão | Fios a utilizar | Procedimento | Resultado esperado |
|---|---|---|---|
| 110 V | Branco + Preto | Ligar diretamente na rede elétrica | Lift desce |
| 110 V | Branco + Vermelho | Ligar diretamente na rede elétrica | Lift sobe |
| 220 V | Azul + Marrom | Ligar diretamente na rede elétrica | Lift desce |
| 220 V | Azul + Preto | Ligar diretamente na rede elétrica | Lift sobe |
O fio verde não faz parte das combinações de acionamento apresentadas neste teste.
