Documentação Técnica
TESTE DO MOTOR DO LIFT DIRETO NA ENERGIA
Se o LIFT não funcionar, teste o motor do Lift diretamente na energia, respeitando a tensão e as combinações de fios indicadas.
01
PROCEDIMENTO

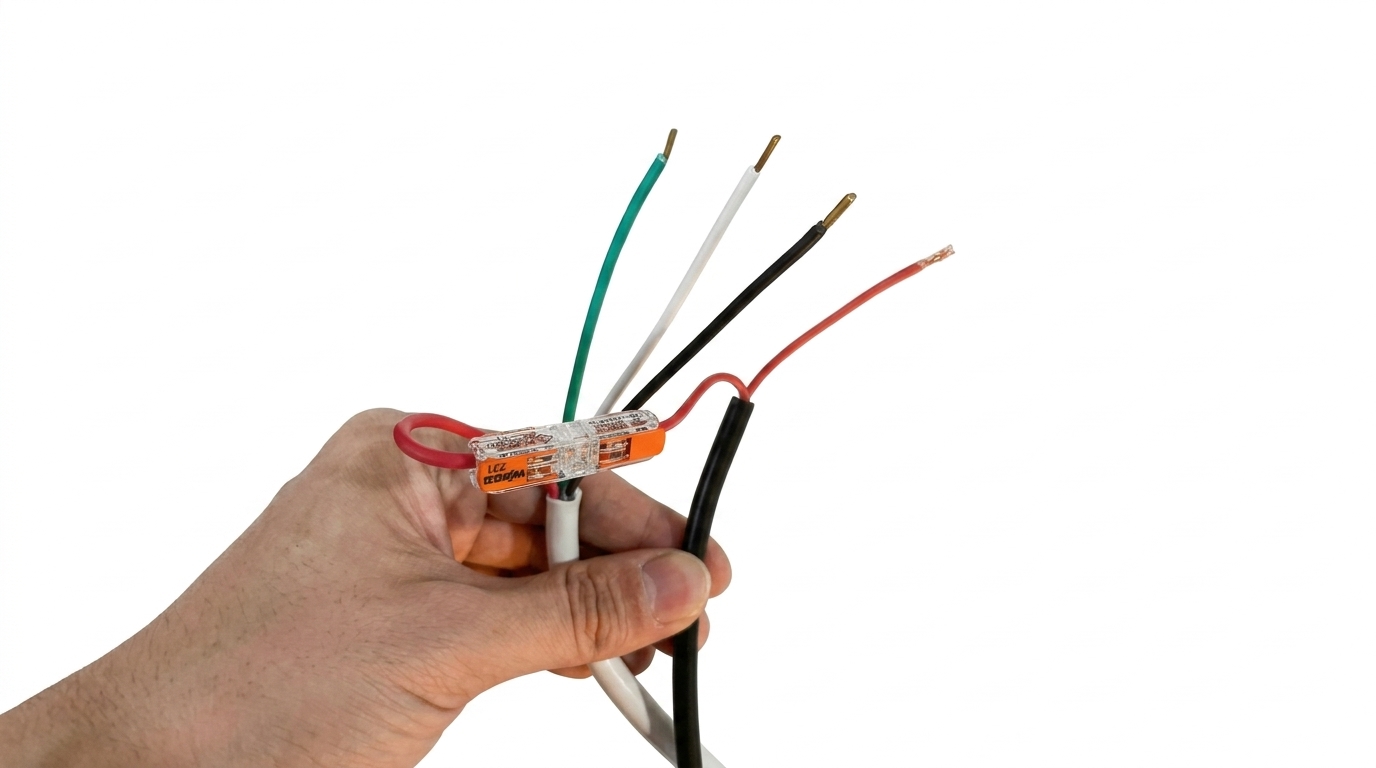

Identificação dos fios
Primeiramente, localize os fios que saem do motor e identifique as cores conforme a tensão do equipamento.
| Tensão do motor | Fios do motor |
|---|---|
| 127 V | Branco, Vermelho, Preto e Verde |
| 220 V | Azul, Preto, Marrom e Verde |
ATENÇÃO: Antes de realizar o teste, confirme a tensão local e verifique a tensão correta do motor pela cor dos fios.
NUNCA teste o motor do lift na tensão errada.
| Tensão | Fios a utilizar | Procedimento | Resultado esperado |
|---|---|---|---|
| 127 V | Branco + Preto | Ligar diretamente na rede elétrica | Lift desce |
| 127 V | Branco + Vermelho | Ligar diretamente na rede elétrica | Lift sobe |
| 220 V | Azul + Marrom | Ligar diretamente na rede elétrica | Lift desce |
| 220 V | Azul + Preto | Ligar diretamente na rede elétrica | Lift sobe |
O fio verde não faz parte das combinações de acionamento apresentadas neste teste.
Se o Lift descer, o motor está OK.
Se o Lift subir, o motor está OK.
Se não funcionar nenhum dos comandos, ou apresentar falha em um dos comandos, entre em contato com quem vendeu o Lift e informe o problema.
