Documentação Técnica

TESTE DO ATUADOR LINEAR 24 VCC PARA FLAP COM GIRO

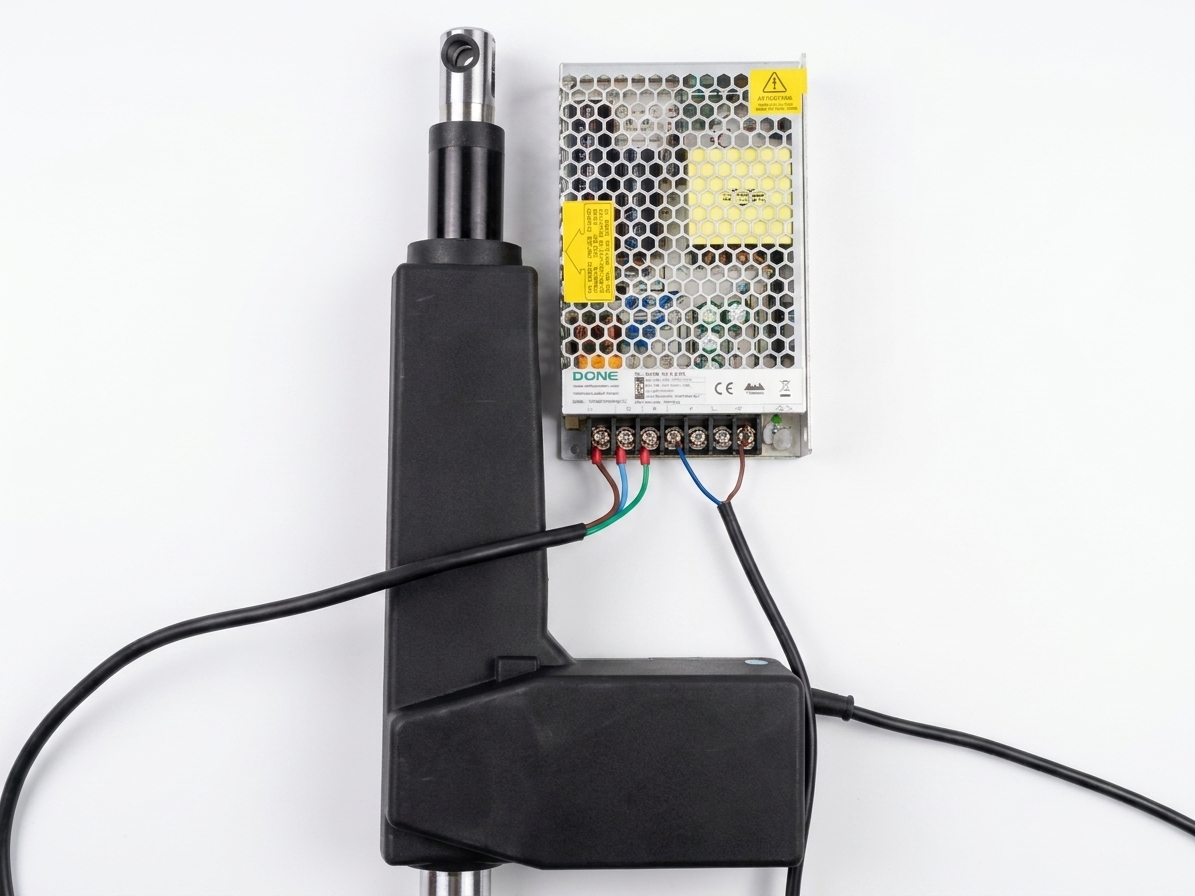

Objetivo: Isolar o atuador para confirmar seu funcionamento mecânico e elétrico. Procedimento: Desconecte os fios Azul e Marrom do módulo. Aplique 24 Vcc direto da fonte (ou bateria) nos fios do atuador, conforme tabela:

ACIONAMENTO DIRETO

Nota:
NUNCA conecte o atuador linear diretamente à rede elétrica. Ele deve ser alimentado exclusivamente com tensão contínua de 24 Vcc.

Este procedimento não utiliza o módulo FS-12127 e as microswitches. Durante o teste, o atuador poderá movimentar o mecanismo independentemente do comando normal. Certifique-se de que não há pessoas ou ferramentas na área de movimentação do FLAP.

Movimento	V+ 24V POSITIVO	V- GND NEGATIVO
Abertura	Marrom	Azul
Fechamento	Azul	Marrom

⚠️ ATENÇÃO — FECHAMENTO DO FLAP

Durante o fechamento do FLAP, considere que o fim de curso não será acionado. Portanto, o desligamento do motor deverá ser realizado manualmente assim que o FLAP atingir a posição de fechamento adequada.

NUNCA deixe o motor continuar acionado após o FLAP atingir o final do movimento.

O acionamento prolongado do motor poderá causar danos à TV instalada no interior do FLAP, além de possíveis danos ao mecanismo.

Durante este teste, o técnico deve permanecer atento ao movimento do FLAP e interromper imediatamente o acionamento do motor ao atingir a posição correta de fechamento.

TESTE DA MICRO-CHAVE DO BATENTE DO GIRO

Caso o motor não funcione através dos fios que estão originalmente conectados ao sistema, será necessário verificar as conexões em série e a micro-chave localizada no batente do giro.

Localizar a Anilha 3

Siga o cabo do motor até chegar aos WAGOs que estão ligados em série. Localize a Anilha 3.

Na Anilha 3 existem dois fios azuis conectados juntos no mesmo WAGO.

Localizar os fios que vão diretamente para o motor

Identifique o fio azul;

Siga esse fio até o outro fio azul que está conectado no mesmo WAGO;

Esse fio azul estará saindo de um cabo que possui também um fio marrom;

Localize o fio azul e o fio marrom;

Solte os dois fios do WAGO.

Testar os fios diretamente no motor

Certifique-se de que o fio azul e o fio marrom identificados estejam indo diretamente para o motor 24 V.

Faça novamente o teste diretamente na fonte 24 Vcc, conforme o procedimento descrito anteriormente.

Se o motor funcionar diretamente pela fonte, isso indica que o problema pode estar relacionado à micro-chave localizada no batente do giro, que pode não estar sendo pressionada ou estar danificada.

Micro-chave danificada ou sem palheta

Caso a micro-chave esteja danificada ou sem a palheta, será necessária a substituição da peça.

Caso a micro-chave esteja em boas condições, mas não esteja sendo pressionada, será necessário realizar a regulagem do fim de curso no motor do giro.

IMPORTANTE: O procedimento específico para a regulagem do fim de curso do motor do giro deverá ser realizado conforme o passo a passo de regulagem disponível nos arquivos técnicos correspondentes.

Motor não funciona mesmo diretamente na fonte

Utilize uma bateria de parafusadeira de até 24 Vcc;

Faça o mesmo procedimento de teste;

Inverta a polaridade para verificar os dois sentidos do motor.

Se mesmo assim o motor não funcionar, existe a possibilidade de o motor estar danificado. Nesse caso, entre em contato com quem forneceu o FLAP e solicite o envio do motor para teste em nossa fábrica.
